Der digitale HD-TV Satelliten Tuner ST4

Sat-Receiver auf Basis von Kathrein UFS 910

In Kooperation mit Friedel (Drehrad auf Wippe - Umsetzer, CI-Adapter)
und Frank (RC1 Fernbedienbarkeit und Lackierung
  • MPG-2 und MPEG-4/H.264 (HD-TV)
  • 16-stelliges Display für Programmnamen und Senderinfos,
    mittels Macrolon-Lupe auf die Displayhöhe der anderen
    atelier-Geräte gebracht; LED-grün leuchtende Zeichen
  • Common Interface für 2 CA-Module (z.B. Premiere)
  • HDMI-Ausgang für HD-TV
  • Optischer Digital-Audio-Ausgang für SP/DIF-Ton
  • USB 2.0 Buchse an der Front und 2x USB 2.0 an der Rückseite
    für SW-Update und Videoaufnahmemöglichkeit auf externe Speichermedien (Flash-Card, Festplatte)
  • Software Update über Satellit und USB (Betriebs-SW und Programmlisten)
  • Je 8 Favoritenlisten für TV und Radio
  • Betriebssystem auf LINUX basierend
  • Netzschalter;
    Standby-Verbrauch >1 W;
    grüne Standby-LED wie bei R4


  • 2,5 " LCD-Farb-Kontrollmonitor, abschaltbar:
    mit Einstellmöglichkeit
    für Helligkeit, Farbe und Lautstärke
  • Kopfhörerausgang an der Front


  • Kathrein-Drehrad wurde durch Wippe ersetzt
  • zusätzlich Anzeige von "remote" und "update" im Display
  • Fernbedienmöglichkeit über RC 1 (habe ich jedoch nicht integriert)
Bilder vom Innenleben

HD-TV

Zur Vergrößerung bitte auf die Bilder klicken.

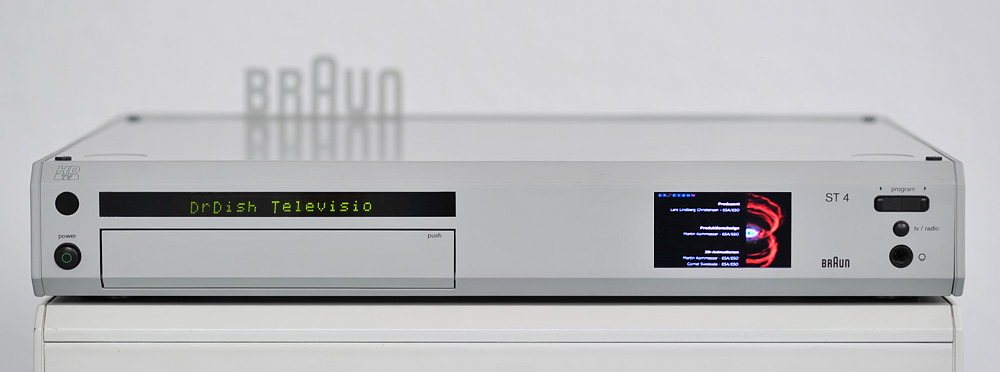

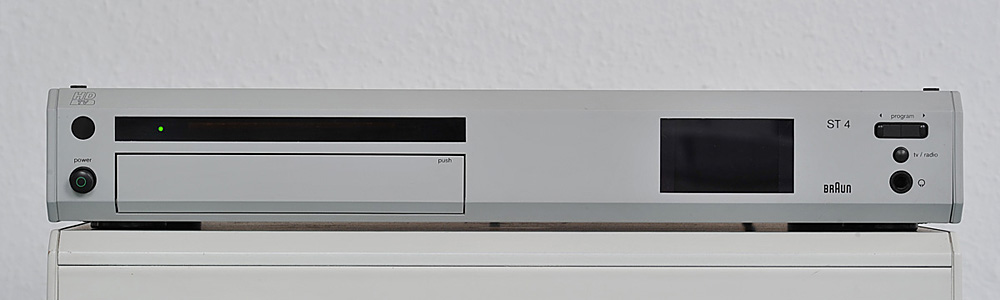

Frontseite Frontseite

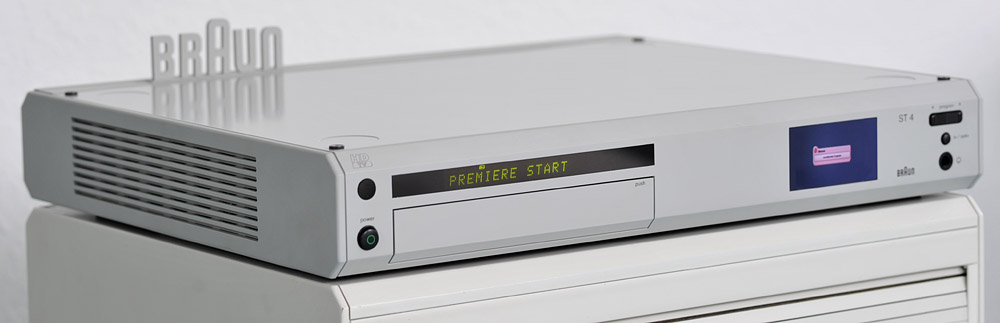

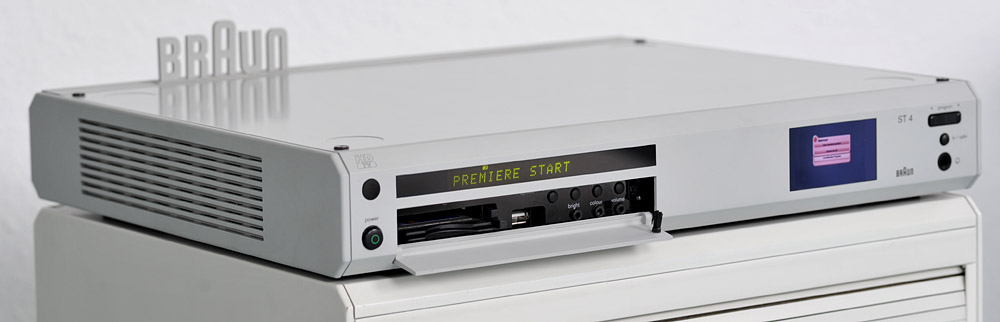

Front schraeg Front schraeg Klappe offen

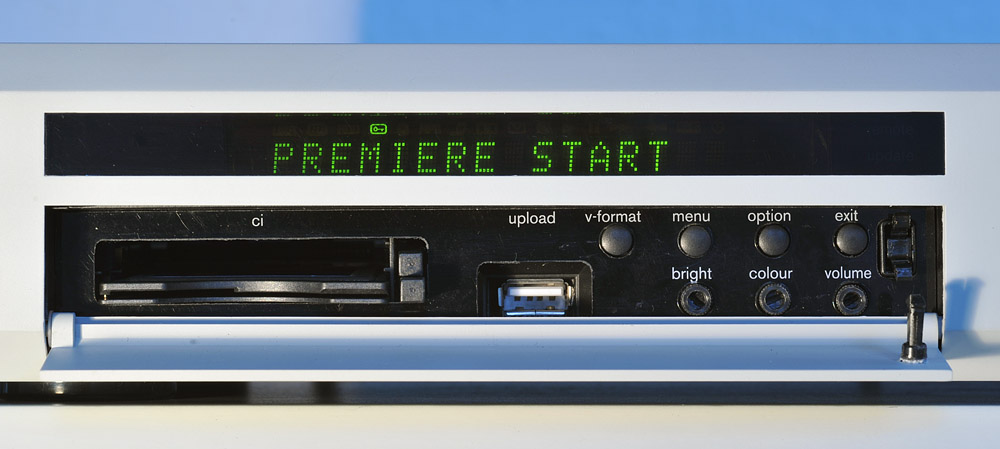

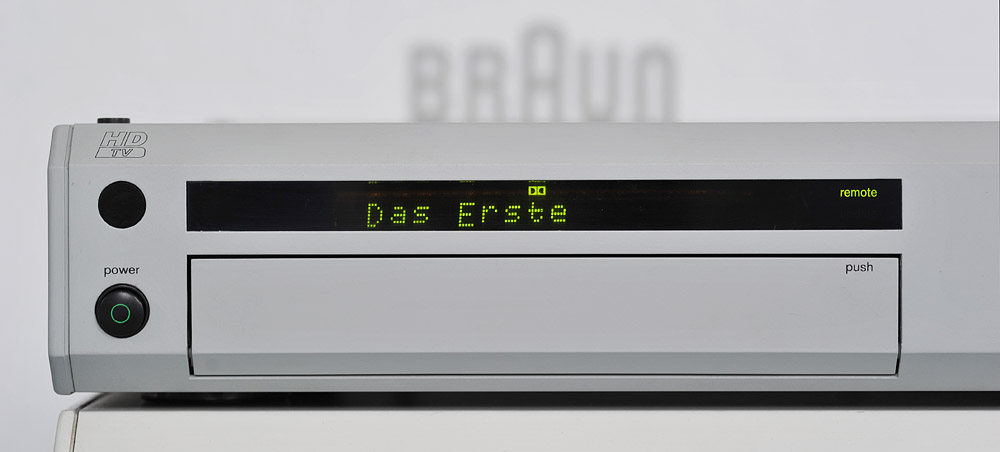

Front links Front links offen

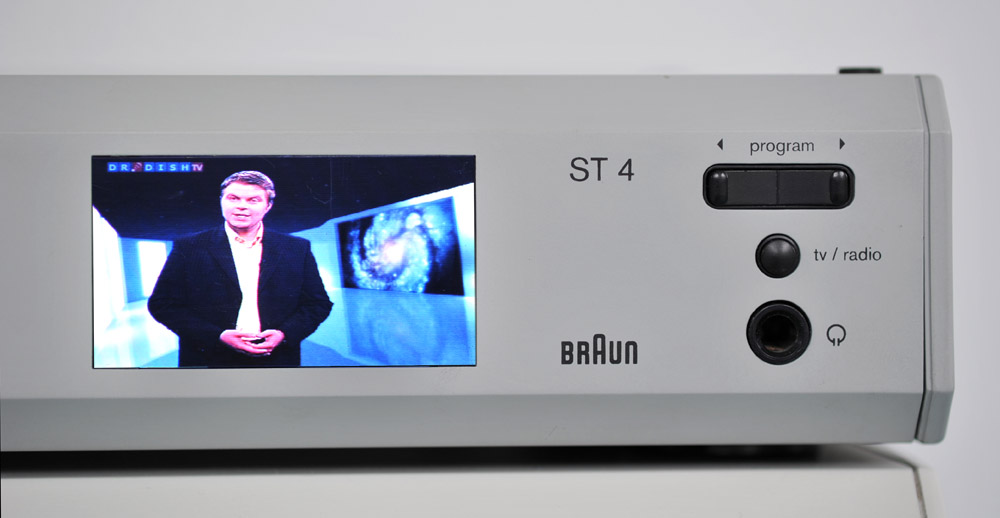

HD TV Logo Front rechts

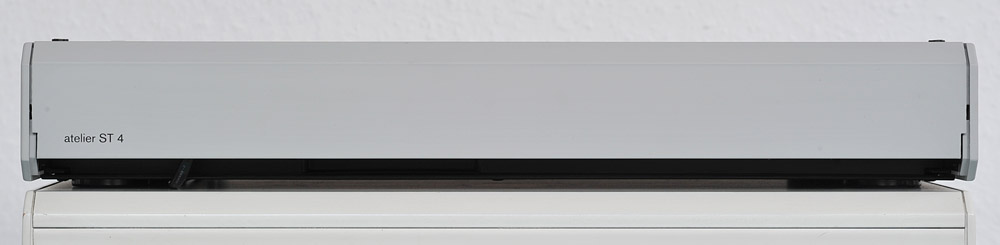

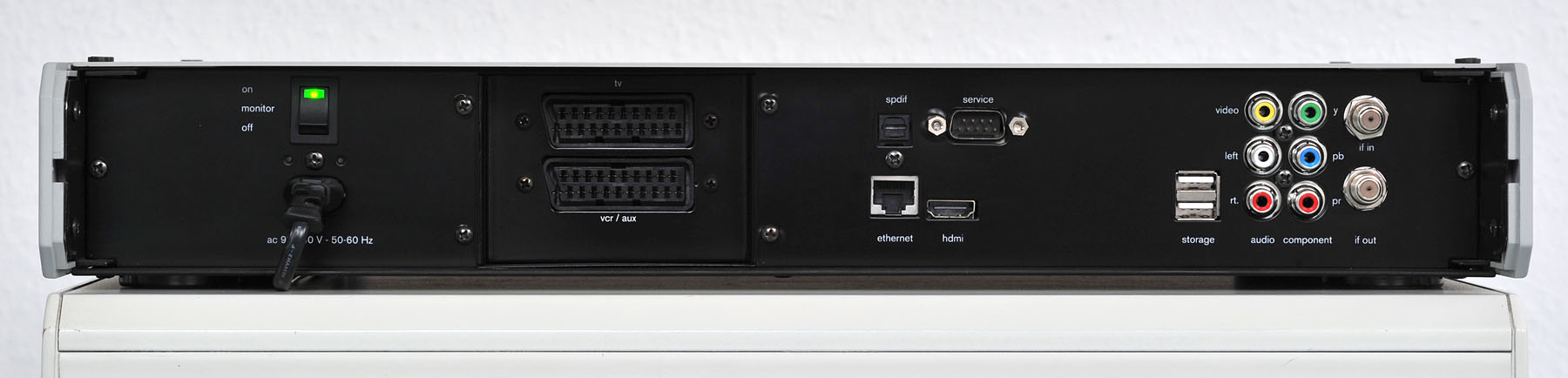

Rueckseite Rueckwand



  Der ASTRA Digitaltuner AT5

Digital- & Analog- Satelliten-Receiver
auf Basis von KATHREIN UFD 231
  • Empfang von z.Zt. fast 100 digitalen (ADR/DMX) und analogen Radioprogrammen (über ASTRA und EUTELSAT)
  • je 100 ADR und Analog-Speicherplätze
  • 200 Favorite Speicherplätze
  • Sendersuchlauf
  • 2-zeilige, 16-stellige "Schönschrift&-negativ-LCD-Anzeige (grün)
  • optischer- und elektrischer Digitalausgang
  • Signalpegelanzeige
  • Netzschalter
  • diseqcDiSEqC + 22 kHz
  • PandaPanda-Wegener Frequenzgangentzerrung bei Analogempfang
  • Lautstärke-, Balance- und Klangregelung
  • Kopfhöreranschluss
  • Fernbedienung
  • optionale Stereo-Echtanzeige



ADR

Zur Vergrößerung hier klicken.
AT 5 grau

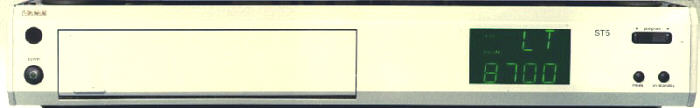

  Der Satelliten TV Tuner ST5

SAT-TV-Receiver
auf Basis von ECHOSTAR LT8700
  • PAL-, NTSC-, SECAM- und D2MAC-Empfang
  • VideoCrypt I-, VideoCrypt II- und EuroCrypt-M&S-Decoder
  • UHF Ferbdienung
  • Antennenpositionierer
  • Servo- oder Ferritpolarisator
  • LNB-Anschuss: KU- (FSS-, DBS-, Telecom-), S- und C-Band
  • RS 232 PC- Anschluss, DOS und WIN95 Software programmierbar
  • Videoband Backup
  • PandaPanda-Wegener Audio-Entzerrung
  • AGC
  • 200 Video- und 100 Audio-Favoriten
  • 2500 Programmspeicherplätze
  • 8 Timerplätze
  • Videotext
Zur Vergrößerung hier klicken.
ST 5 grau

ST5 mit TV3 auf AF1
ST5 mit TV3 auf AF1

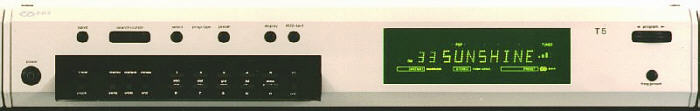

  Der RDS-Tuner T5

RDS-UKW-Tuner
auf Basis von PHILIPS FT 930
  • Stereoplay 8/93: Spitzenklasse II
  • UKW, MW, LW
  • Netzschalter
  • Anzeige von Sendername, Alternativfrequenz, Zeit, Text, Programm Type,
  • Empfindlickeit: 1µV
  • 40 Stationsspeicher
  • Automemory Senderspeicher
  • Abstimmung über: Drehknopf, Direkteingabe (10-er Tastatur), Suchlauf
  • Uhr und Timer
  • Antennenempfindlichkeit nah und fern
  • ZF-Bandbreite nah und fern
RDS

Zur Vergrößerung hier klicken.
ST 5 grau


  Der TV - und ADR - Sat-Receiver AR5

Der Sat - Receiver
auf Basis von Kathrein UFD 232
  • Sat - Empfangsbereich 950 - 210 MHz
  • Empfang von TV - sowie z.Zt. fast 100 digitalen (ADR) and analogen Radioprogrammen
  • 200 TV -, 250 ADR -, 99 Analog Radio - Programm-Speicherplätze
  • Automatischer Sendersuchlauf mit Speicherung der ADR - Radioprogramme im Stand-by Betrieb
  • Netzschalter mit Netztrennung
  • Timer für 4 Ereignisse für 1 Jahr programmierbar mit täglicher und wöchentlicher Wiederholung
  • Netzausfallsicherung für Uhrzeit, Datum und Timerprogrammierung durch Lithium-Batterie
  • Stereo / Zweiton - Umschaltung
  • On-Screen-Anzeige (OSD) 3sprachig: deutsch, englisch, französisch
  • Zweizeilige "Schönschrift"-LCD-Anzeige, 16-stellig zur Anzeige der Programmnamen und der ADR-Infodaten (z.B. Senderkennung, Titel, Interpret, Album)
  • Koaxialer- und optischer Digitalausgang im SPDIF-Format
  • Frei wählbare Oszillatorfrequenzen
  • Anschluss für externen Infrarotempfänger
  • diseqcDiSEqC - Signal
  • 22 kHz Steuersignal
  • PandaDynamische Rauschunterdrückung (DNR) Wegener-Panda 1 bei analogen Radioprogrammen
  • Lautstärke-, Balance- und Klangregelung; Muting
  • Datenkopierfunktion zum Ein- und Auslesen der Programmdaten mit UFP 10
  • Programmierung über Fernbedienung (FB mit Befehlssatzumschaltung)
ADR

Zur Vergrößerung hier klicken.
ST 5 grau

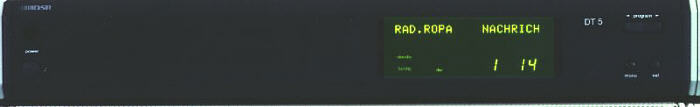

Der Digitale Satelliten Tuner DT5

Leider wurde DSR am 15.1.99 von der DTAG eingestellt,
so daß diese Geräte nun Museumsstücke sind.

Digitales Satelliten Radio DSR auf Basis von
TECHNISAT STD- oder CTD-5000DSR
(Schüssel- oder Kabel-Version):
  • 16 digitale Stereoprogramme in CD-Qualität
  • alphanumerische Anzeige der Senderkennung und Programmart
  • Fernbedienung über RC1
  • Programmartenwahl
  • Pegelanpassung: Sprache/Musik
  • elektrischer- und optischer Digitalausgang



Zur Vergrößerung hier klicken.

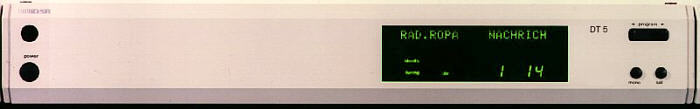

DT 5 grau

DT 5 schwarz
